Paramètres de base de Camion-grue Sinotruk Haoman 4x2

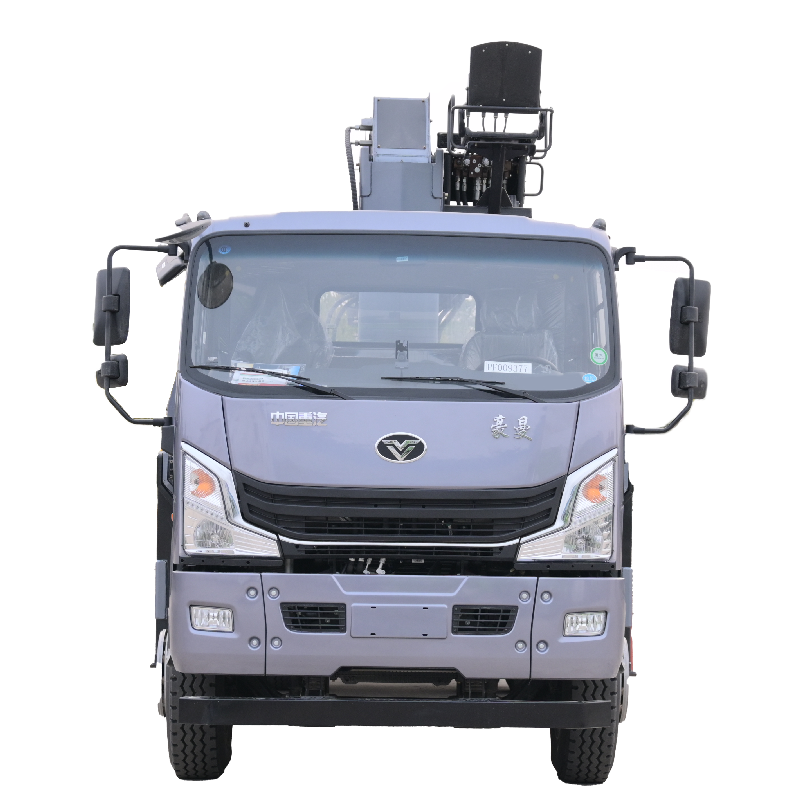

vue de face

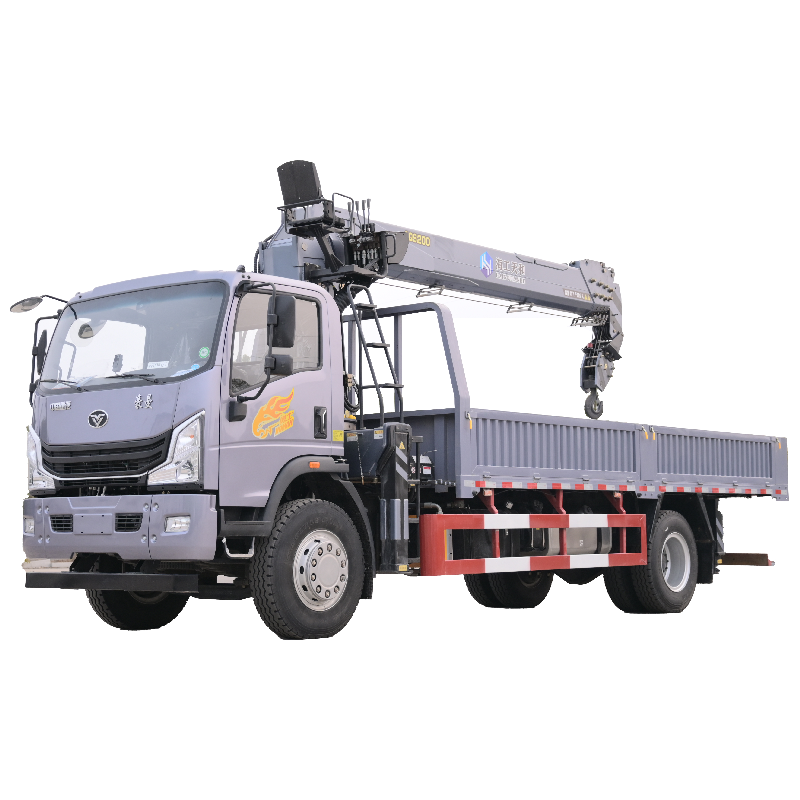

vue de face gauche

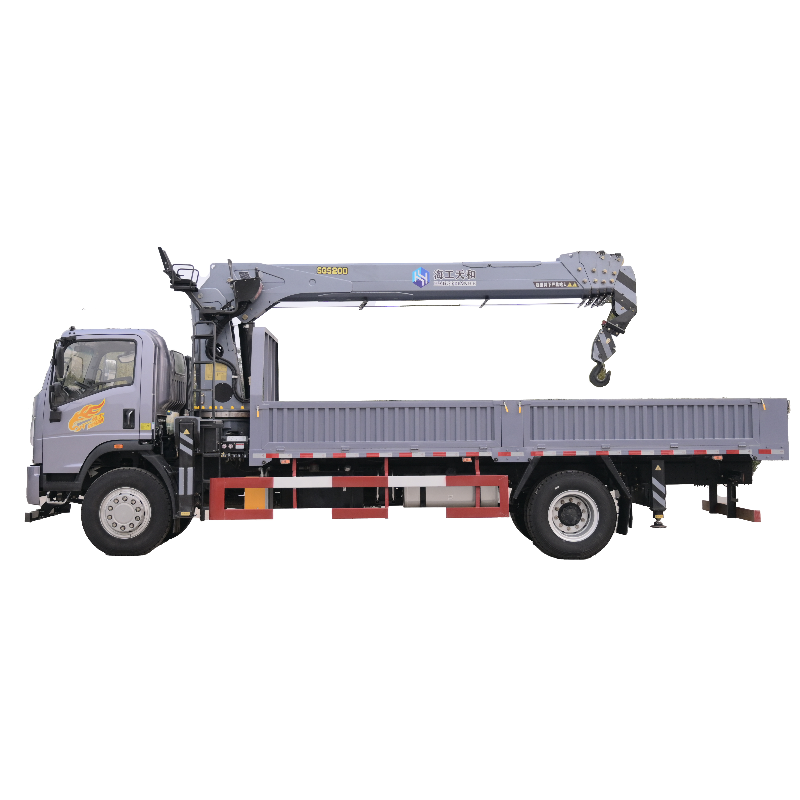

vue de gauche
| Principal Configuration | |
| Camion-grue Sinotruk Haoman 4x2 | |
| Mode de conduite | 4X2 |
| Masse totale (kg) | 18000 |
| Charge nominale (kg) | 5670 |
| Poids à vide (kg) | 12600 |
| Nombre de personnes dans le taxi | 2,3 |
| Modèle de véhicule | / |
| Hauteur du véhicule (mm) | 3 550 |
| Dimensions du véhicule (mm) | 9000×2550×3550 |
| Moteur | Weichai 220 CV (quatre cylindres) |
| Émission | National VI |
| Empattement | 5200 |
| Angle d'approche (°) | 20 |
| Angle de départ (°) | 12 |
| Boîte de vitesse | Boîte de vitesses rapide à 8 rapports avec synchroniseur |
| Essieu avant | 5T |
| Essieu arrière | essieu arrière de 10 tonnes 153 |
| Pneu | 10.00R20 |
| Poutre | 280 à travers une poutre à trois couches |
| Cabine de luxe de 2,1 m de large, peinture métallisée gris technique avec sièges airbag, portes et fenêtres électriques, climatisation d'origine, conforme aux nouvelles normes avec caméra, alarme de virage à droite, modèle d'ingénierie, capacité de charge accrue | |
| Haut | Flèche à 5 sections Haigo Tianhe de 8 tonnes |
| Hauteur de levage | 21 mètres |
| Rayon de travail | 18,6 mètres |
| Dimensions de la caisse de chargement : | 6100*2450*600 |
| Spécifications de la caisse de chargement | Côté trois, cinq inférieurs |
2
Détails du châssis du camion-grue Sinotruck Haoman 4x2
Structure du châssis principal
Le camion-grue Sinotruk Haoman 4x2 est construit sur un châssis renforcé 4x2 à empattement de 5 200 mm, conçu pour supporter une grue Haigo Tianhe de 8 tonnes tout en conservant un poids total autorisé en charge de 18 000 kg. Ce camion-grue est doté d'un châssis-poutre traversant à trois couches de 280 mm d'épaisseur, parmi les plus robustes de sa catégorie. L'essieu avant supporte une charge de 5 tonnes, tandis que l'essieu arrière, de type 153, supporte une charge de 10 tonnes et a été spécialement sélectionné pour les applications de levage. Fabricant reconnu de grues sur camion, Sinotruk intègre directement les prises de force et les supports de montage du refroidisseur d'huile hydraulique dans la conception du châssis. Contrairement aux modèles Sinotruk 6x4 et 8x4, plus lourds, cette version 4x2 offre un poids à vide réduit (12 600 kg) et une meilleure maniabilité sur les chantiers urbains. Les principaux fabricants d'engins de chantier reconnaissent ce châssis comme idéal pour l'installation de grues de 8 tonnes.
Principaux avantages du châssis pour le marketing
Structure robusteLa poutre traversante à trois couches de 280 mm confère une rigidité torsionnelle exceptionnelle à cette grue mobile sur camion. Comparé aux grues mobiles Sinotruk 6x4 et 8x4, ce châssis 4x2 offre une robustesse comparable avec moins d'essieux.
Configuration d'essieu optimisée– Essieu avant de 5 tonnes + essieu arrière de 10 tonnes = capacité combinée de 15 tonnes, parfaitement adaptée au PTAC de 18 000 kg. Cette configuration de grue sur véhicule permet une utilisation optimale de la grue de 8 tonnes sans surcharge.
Transmission à 8 vitesses avec synchroniseurLa boîte de vitesses rapide à 8 rapports (avec synchroniseur) assure des changements de vitesse fluides et un excellent couple pour les opérations de grue. En tant que partenaire de premier plan des fabricants d'engins de chantier, Sinotruk garantit une intégration parfaite de la prise de force.
3
Cabine (intérieur et extérieur) du camion-grue Sinotruck Haoman 4x2
Intérieur
Extérieur
TaxiLargeur – Cabine de luxe de 2,1 m de large, offrant un espace généreux pour 2 à 3 occupants. fabricant de grues montées sur voiture Le design inclut de série une peinture métallisée gris technique.
Visibilité – Un grand pare-brise incurvé et des rétroviseurs latéraux électriques/chauffants offrent à l'opérateur une visibilité optimale sur le crochet de la grue et les stabilisateurs. Contrairement à Camion-grue Sinotruk 6x4 ou Camion-grue Sinotruk 8x4 Pour les cabines, cette version 4×2 possède un porte-à-faux avant plus court pour une meilleure visibilité vers l'avant.
Éclairage – Nouveau système de caméra conforme à la réglementation + alarme de virage à droite intégrée à l'extérieur de la cabine. En tant que professionnel fabricants de machines de construction Chez ce produit, tous les éclairages sont des LED avec un indice de protection IP67.
Peinture durable – La peinture métallisée gris technique de qualité automobile avec apprêt antirouille garantit que la cabine résiste aux conditions difficiles des chantiers.
Sièges – Sièges avec airbag pour le conducteur et le passager (capacité de 2 à 3 personnes), en mousse haute densité et tissu résistant à l'usure. grue mobile sur camion L'aménagement intérieur réduit la fatigue du conducteur lors des longues périodes de travail à la grue.
Caractéristiques de confort – Vitres électriques, climatisation d'origine et volant réglable en hauteur et en profondeur. fabricant de grues montées sur voiture a placé toutes les commandes de la grue à portée de main du siège du conducteur.
Tableau de bord – Tableau de bord numérique affichant l'état d'engagement de la prise de force, la température de l'huile hydraulique, les heures de fonctionnement de la grue et les diagnostics du véhicule. En comparaison avec Camion-grue Sinotruk 6x4 ou Camion-grue Sinotruk 8x4, cette cabine 4×2 offre l'intégration de grue la plus intuitive.
Sécurité – Nouvelle configuration : affichage de la caméra conforme à la réglementation, avertisseur sonore de virage à droite et bouton d’arrêt d’urgence pour le système hydraulique de la grue. Leader fabricants de machines de construction inclure ces éléments en standard sur tous grue mobile sur camion modèles.
Stockage – Compartiments de rangement au-dessus des têtes, vide-poches dans les portières, boîte à gants verrouillable et un espace dédié à la télécommande de la grue.
4
Capot, corps de grue et vérin hydraulique du camion-grue Sinotruck Haoman 4x2
1
Zone du capot
Le capot basculant vers l'avant de ceCamion-grue Sinotruk Haoman 4x2 Elle offre un accès complet au moteur quatre cylindres Weichai de 220 ch (norme d'émissions National VI). La calandre est dotée d'une large prise d'air alimentant directement le radiateur et l'échangeur en air frais, un élément essentiel au refroidissement du système hydraulique de la grue. Les phares sont positionnés en hauteur (950 mm du sol) afin d'éviter tout dommage dû aux mouvements du crochet de la grue. Fabricant de grues montées sur voiture,Sinotruk a conçu le capot avec des vérins à gaz pour une ouverture facile d'une seule main. En comparaison avec Sur les camions-grues Sinotruk 6x4 et 8x4, cette version 4x2 offre un accès optimal au filtre à air, au boîtier de batterie et au réservoir d'huile hydraulique. Les principaux constructeurs d'engins de chantier attestent de l'étanchéité IP67 de toutes les connexions électriques situées sous le capot.
2
Corps de grue
Fabricant de gruesHaigo Tianhe, fabricant de grues mobiles sur camion et partenaire de Sinotruk, fournit la grue mobile de 8 tonnes à flèche sectionnelle. Cette configuration est garantie 2 ans.
Capacité de levage– Moment de levage maximal de 8 tonnes, hauteur de levage maximale de 21 mètres et rayon d'action de 18,6 mètres. Cette grue est plus compacte que celles utilisées sur les camions-grues Sinotruk 6x4 ou 8x4, ce qui rend le châssis 4x2 idéal.
Sections de flèche– Flèche à 5 sections (4 télescopiques + 1 base), avec extension/rétraction synchronisées. Le fabricant de grues sur véhicule utilise de l'acier haute résistance (BS700) pour toutes les sections de la flèche.
Système de contrôle– Télécommande proportionnelle (radio) avec protection contre les surcharges, arrêt d'urgence et limiteur de rayon d'action. Cette grue mobile peut également être commandée par des leviers situés en cabine.
Balanciers– 4 stabilisateurs hydrauliques d'une portée de 5,5 mètres pour un levage stable. Conçus par un grand fabricant d'engins de construction, ces stabilisateurs sont dotés de patins en acier trempé et d'indicateurs de niveau visuels.
3
Cylindre hydraulique
Taper– Vérin télescopique à double effet pour l'extension de la flèche, plus quatre vérins de stabilisateurs à simple effet. Cette grue sur véhicule, conçue par un fabricant, utilise des tiges de piston chromées (dureté 55 HRC) pour une résistance optimale à la corrosion et aux rayures.
Système hydraulique– Pompe à engrenages entraînée par la prise de force du moteur via la boîte de vitesses Fast à 8 rapports, avec un réservoir d'huile hydraulique de 160 litres et un filtre de retour de 25 microns. Le circuit hydraulique de la grue mobile comprend une vanne de priorité pour les opérations de levage.
Dispositifs de sécuritéDes clapets anti-retour à commande pilote sur tous les vérins de levage empêchent toute descente accidentelle. Comparée aux systèmes hydrauliques des camions-grues Sinotruk 6x4 ou 8x4, cette version 4x2 présente moins de points de fuite et un accès plus simple pour la maintenance.
Performance– Extension complète de la flèche (de 0 à 21 m de hauteur) en moins de 45 secondes, rétraction complète en 35 secondes. Cette norme des fabricants d'engins de chantier garantit des cycles de travail efficaces.
5
Avantages du camion-grue Sinotruck Haoman 4x2
Lorsque vous choisissez cette option Camion-grue Sinotruk Haoman 4x2Vous bénéficiez ainsi d'un avantage concurrentiel dans le levage et le transport. Voici les principaux avantages, notamment : grue mobile sur camion, fabricant de grues montées sur voiture, fabricants de machines de constructionet des comparaisons avec Camion-grue Sinotruk 6x4 et Camion-grue Sinotruk 8x4.
1. Hauteur de levage optimale La flèche à 5 sections de 8 tonnes de Haigo Tianhe atteint une hauteur de levage de 21 mètres et un rayon d'action de 18,6 mètres, nettement supérieurs à ceux de nombreuses autres grues. grue mobile sur camion concurrents. Ceci fabricant de grues montées sur voiture Cette configuration surpasse les performances comparables Camion-grue Sinotruk 6x4 ou Camion-grue Sinotruk 8x4 configurations.
2. Le châssis le plus robuste de sa catégorie La poutre-cadre à trois couches de type traversant de 280 mm offre une résistance exceptionnelle pour les opérations de grue. En tant que leader fabricants de machines de construction Ce châssis est homologué pour un PTAC de 18 000 kg et une charge utile nominale de 5 670 kg.
3. Moteur puissant et conforme – Le moteur Weichai quatre cylindres de 220 ch, conforme à la norme d'émission National VI, offre une puissance fiable tout en respectant des réglementations environnementales strictes. grue mobile sur camion Elle offre une excellente économie de carburant, 15 % inférieure à celle des anciens modèles Euro III.
4. Cabine de luxe avec sièges airbag La cabine de 2,1 m de large est équipée de sièges avec airbags, de vitres électriques, de la climatisation d'origine et d'un système de caméras conforme à la nouvelle réglementation. En comparaison avec Camion-grue Sinotruk 6x4 ou Camion-grue Sinotruk 8x4 En matière de cabines, ce 4x2 offre un confort de conduite supérieur à un prix inférieur.
5. Transmission synchronisée à 8 vitesses La boîte de vitesses rapide à 8 rapports avec synchroniseur assure des changements de vitesse fluides et sans effort, une caractéristique rare sur ce modèle. fabricant de grues montées sur voiture segment. Cela réduit la fatigue du conducteur lors des opérations de grue avec arrêts et démarrages fréquents.
6. Ensemble de sécurité complet – Nouvelle caméra conforme à la réglementation, alarme de virage à droite, protection contre les surcharges de la grue, verrouillage des stabilisateurs et arrêt d'urgence. Leader fabricants de machines de construction inclure tous ces éléments en standard sur ce grue mobile sur camion.
7. Coffre de chargement durable – La spécification "side three bottom five" (côtés de 3 mm, fond de 5 mm) avec des coins renforcés assure une longue durée de vie. Camion-grue Sinotruk Haoman 4x2 La caisse de chargement peut supporter des matériaux de construction lourds sans se déformer.
8. Disponibilité mondiale des pièces détachées Sinotruk possède des concessions et des entrepôts de pièces détachées dans plus de 100 pays. grue mobile sur camion Elle partage des composants communs avec des millions de véhicules Sinotruk dans le monde entier, ce qui représente un avantage considérable par rapport aux modèles plus petits. fabricant de grues montées sur voiture marques.
9. Coût d'exploitation inférieur à celui des modèles 6x4/8x4 – Moins d’essieux signifie des coûts de pneus et de péage réduits, ainsi qu’un entretien simplifié par rapport à Camion-grue Sinotruk 6x4 ou Camion-grue Sinotruk 8x4. Ce fabricants de machines de construction Ce produit offre 80 % de la capacité de levage pour 60 % du coût d'exploitation.
10. Applications polyvalentes – Idéal pour la livraison de matériaux de construction, l'installation de poteaux électriques, le chargement de conteneurs, les flottes de location de matériel et l'entretien municipal. grue mobile sur camion est l'outil polyvalent dont votre entreprise a besoin.
